FPD-1直流隔离变送器

一、FPD-1直流隔离变送器的产品简介
FPD-1直流隔离变送器简称FPD直流隔离变送器是苏州科元依电厂要求制作的一款高效能励磁系统电量变送器,是一种将直流电压或电流信号按线性比例转换成互相电隔离的不同直流电压或电流信号的仪器。可用于发电机转子电压和电流的测量.

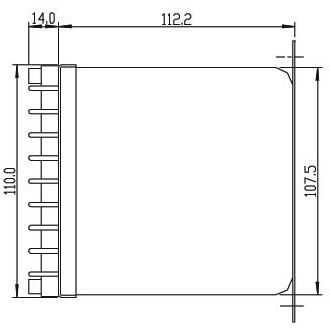

二、FPD-1直流隔离变送器的产品结构图














三、FPD-1直流隔离变送器的产品技术条件
　　输入阻抗：电压方式>1MΩ 电流方式<1V/额定电流*大值（mA）；
　　输入保护：对电涌、电磁、射频的完全保护；
　　输出保护：短路/开关保护 对电涌、电磁、射频的完全保护；
　　隔离：输入/输出隔离DC 1800V；输出/输出隔离DC 600V；
　　绝缘强度：AC 1.5kV/1min 于电源/输入或输出之间；
　　冲击试验：ANSI C37.9a/1974，I EEE 5876/1983，IEC 255-4；6kV（1.2X50us），3kV(8X20us)——仅对电流输入；
　　电涌试验：IEEE 587/1983（3kV-0.5us/100kHz）；IEC 255-4（2.5kV-0.25ms/1MHz）；
　　校准幅度：铁壳直流隔离变送器满度、零点*小可调整满度的±15%；
　　磁场影响：<0.04%d 400A-T/m的中心；
　　储存条件：温度-40~+70℃；相对湿度20~99%无凝露。
四、选形图以及系列型号列举 Model：FPD-1-A9-P2-O3
Input:0~75mVdc
Output:4~20mAdc
Aux:power:AC220V
描述：此产品为 0~75mVdc输入，经隔离变送输出4~20mAdc,辅助电源为AC220V。
FPA交流电流变送器 FPV交流电压变送器 FPAT交流电流变送器
FPVT交流电压变送器FPAX交流三相电流组合变送器
FPVX交流三相电压组合变送器 FPAR交流电流变送器
FPVR交流电压变送器FPW有功功率变送器 FPK无功功率变送器
FPWK有功功率/无功功率组合变送器 FPPF功率因数变送器 FPPL相角变送器
FPF频率变送器 FPD-1单路输出直流隔离变送器 FPD-2双路输出直流隔离变送器
FPDH-1单路输出直流高电压隔离变送器 FPDH-2双路输出直流高电压隔离变送器
FPD-1直流隔离变送器简称FPD直流隔离变送器是苏州科元依电厂要求制作的一款高效能励磁系统电量变送器,配以全套进口生产设备和电脑检测校验系统,按国际质量保证体系ISO 9001：2000组装生产,规格全,品位高.
